In industriële afgasbehandelingssystemen heeft de betrouwbaarheid van de componenten voor stroomregeling een directe invloed op de uptime, de veiligheid en de naleving van de regelgeving. De excentrische vlinderklep is uitgegroeid tot de voorkeursoplossing voor toepassingen die frequente bediening en goede afdichting vereisen, vooral in regeneratieve thermische oxidatiemiddelen (RTO's) en andere behandelingssystemen voor vluchtige organische stoffen (VOC's). Dit artikel onderzoekt deExcentrische vlinderklepvan Lvquan, waarbij de ontwerpprincipes, operationele voordelen en de technische keuzes worden onderzocht die het geschikt maken voor veeleisende industriële omgevingen. We kijken naar de excentrische structuur van de klep, de pneumatische bediening, de afdichtingsprestaties en de toepassingen waarbij deze beter presteert dan conventionele klepontwerpen.
Behandelingssystemen voor vluchtige organische stoffen (VOS) – of het nu gaat om thermische oxidatiemiddelen, katalytische oxidatiemiddelen of eenheden voor adsorptieterugwinning – zijn afhankelijk van nauwkeurige stroomregeling om efficiënt te kunnen functioneren. Kleppen in deze systemen zijn geen statische componenten; ze openen en sluiten duizenden keren per jaar, vaak onder hoge temperaturen, corrosieve omstandigheden of variërende drukverschillen.
Traditionele vlinderkleppen zijn weliswaar kosteneffectief voor algemene doeleinden, maar hebben vaak moeite met veeleisende VOS-toepassingen. Hun afdichtingsprestaties gaan in de loop van de tijd achteruit, en lekkages kunnen de systeemprestaties in gevaar brengen of de milieuregelgeving schenden. De excentrische vlinderklep pakt deze beperkingen aan door een ontwerp dat wrijving en slijtage minimaliseert en tegelijkertijd een strakkere afdichting bereikt.
Lvquan Environmental Protection Engineering Technology Co., Ltd.ontwerpt en produceert al meer dan tien jaar apparatuur voor de behandeling van VOS. Het bedrijf is gevestigd in Yangzhou, Jiangsu, beschikt over meerdere patenten, waaronder patenten op hightech-uitvindingen, en bedient industrieën variërend van auto- en coilcoating tot farmaceutische producten en drukkerijen. HunExcentrische vlinderklepis speciaal ontworpen voor toepassingen die frequente cycli en een hoge afdichtingsintegriteit vereisen, zoals de inlaat- en uitlaatkleppen van RTO-systemen met drie kamers of meerdere kamers met een groot luchtvolume. Dit artikel geeft een gedetailleerd overzicht van de structuur, kenmerken en operationele overwegingen van de klep die het een praktische keuze maken voor industriële ingenieurs en facility managers.
Hieronder vindt u een samenvatting van de belangrijkste specificaties en ontwerpkenmerken van deExcentrische vlinderklepvanLvquan.
| Parameter | Details |
| Productnaam | Excentrische vlinderklep |
| Ventieltype | Excentrische vlinderklep (dubbele drijfstang, excentrische klep) |
| Bediening | Pneumatisch (perslucht aangedreven) |
| Sleuteltoepassing | Inlaat-/uitlaatkleppen voor RTO-systemen met groot luchtvolume (3-kamer, meerkamer) |
| Primaire industrieën | VOS-behandeling, chemische verwerking, waterbehandeling, industriële uitlaatsystemen |
| Structuurkenmerken | Dubbele drijfstangverbinding, excentrische as, begrenzingsstang voor schijfslag |
| Belangrijkste voordeel | Lage lekkagesnelheid, verminderde wrijving en slijtage, verbeterde afdichtingsprestaties |
| Operationele kenmerken | Snel schakelen, korte reistijd, geluidsarm, flexibele bediening |
| Onderhoud | Eenvoudige structuur, gemakkelijk te onderhouden, aanpasbaar afdichtringmateriaal |
| Beperkingen | Niet geschikt voor toepassingen met corrosieve, kleverige of korrelige stofvloeistoffen; explosieveilige behandeling vereist in gevaarlijke gebieden |
Om te begrijpen waarom de excentrische vlinderklep beter presteert dan conventionele ontwerpen, helpt het om te kijken naar hoe een standaard vlinderklep werkt – en waar deze tekortschiet.
Bij een standaard concentrische vlinderklep draait de schijf rond een centrale as die uitgelijnd is met het midden van de buis. De afdichtingsoppervlakken van de schijf en de zitting wrijven tijdens de rotatie tegen elkaar, waardoor wrijving ontstaat waardoor de afdichting geleidelijk verslijt en de lekkage toeneemt. Na verloop van tijd verhoogt deze wrijving ook het koppel dat nodig is om de klep te bedienen, waardoor de actuatoren extra worden belast.
De excentrische vlinderklep lost dit probleem op door de schijf uit het midden te plaatsen ten opzichte van het afdichtingsoppervlak van het kleplichaam. Dit betekent dat de schijf tijdens het draaien niet tegen de afdichting schuurt, maar alleen in volledig gesloten positie in contact komt. Het resultaat is aanzienlijk minder wrijving, verminderde slijtage van afdichtingsoppervlakken en een veel strakkere afsluiting.
LvquanDe excentrische vlinderklep gaat nog een stap verder met een dubbel drijfstangmechanisme. De klepschijf en de excentrische as zijn verbonden door dubbele drijfstangen, met een aan de achterkant bevestigde begrenzingsstang om de schijfslag te regelen. Dit mechanische ontwerp zorgt voor een nauwkeurige, herhaalbare werking, zelfs na duizenden cycli – van cruciaal belang voor RTO-systemen waarbij de kleppen meerdere keren per minuut kunnen worden verwisseld.
DeExcentrische vlinderklepvanLvquanbiedt verschillende functies die het een praktische keuze maken voor industriële toepassingen die een betrouwbare stroomregeling vereisen.
Het excentrische ontwerp, gecombineerd met een afdichtring die op basis van de toepassingseisen uit verschillende materialen kan worden gekozen, zorgt voor een zeer laag lekpercentage. Voor VOC-behandelingssystemen is dit essentieel: lekken kunnen de vernietigingsefficiëntie verminderen, de bedrijfskosten verhogen en leiden tot niet-naleving van de regelgeving.
De klep wordt aangedreven door perslucht, waardoor de klepas wordt aangedreven om het schakelen van de klepschijf door de drijfstang te regelen. Een rotatie van 90° vanaf de beginpositie voltooit één actie (openen om te sluiten of sluiten om te openen). De pneumatische actuator zorgt voor een korte looptijd, een laag geluidsniveau en een flexibele werking, waardoor de klep snel kan reageren op veranderingen in de systeemvraag.
Het eenvoudige mechanische ontwerp van de klep minimaliseert het aantal componenten dat kan falen. Dit vermindert de tijd en kosten die gepaard gaan met onderhoud, een belangrijke overweging voor fabrieksingenieurs die stilstand tot een minimum willen beperken. Dankzij de mogelijkheid om verschillende afdichtingsringmaterialen te kiezen, kan de klep ook worden aangepast aan specifieke bedrijfsomstandigheden zonder dat een volledige ontwerpwijziging nodig is.
De dubbele drijfstang en excentrische asstructuur verbeteren de afdichting aanzienlijk in vergelijking met conventionele vlinderkleppen. De schijf dicht alleen af wanneer deze volledig gesloten is, waardoor de slijtage wordt geëlimineerd die optreedt bij constant wrijven tijdens het draaien. Dit verlengt de levensduur van de klep en vermindert de frequentie van vervanging van afdichtingen.
De excentrische vlinderklep is bijzonder geschikt voor toepassingen die een combinatie van goede afdichting en frequente bediening vereisen. Belangrijke gebruiksscenario's zijn onder meer:

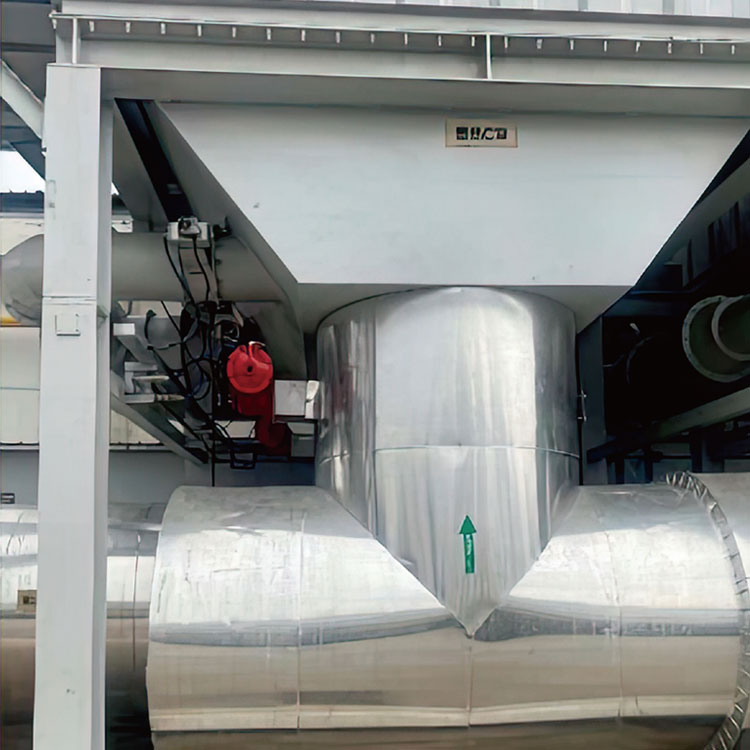

• Regeneratieve thermische oxidatiemiddelen (RTO's)– Gebruikt als inlaat- en uitlaatkleppen voor RTO-systemen met drie kamers of meerdere kamers met een groot luchtvolume. Deze kleppen schakelen herhaaldelijk om procesgas door verwarmde keramische mediabedden te leiden, waardoor een betrouwbare afdichting essentieel is voor de systeemefficiëntie.
• VOS-behandelingssystemen– Toegepast in adsorptie-, verbrandings- en terugwinningssystemen waarbij een lage lekkage van cruciaal belang is om aan de emissielimieten te voldoen.
• Chemische en petrochemische verwerking– Gebruikt voor stroomregeling in pijpleidingmedia met lage druk, waarbij frequente bediening vereist is.
• Waterzuiveringsinstallaties– Geschikt voor toepassingen die een betrouwbare afdichting vereisen in waterdistributie- en afvalwatersystemen.
• Industriële uitlaatsystemen– Toegepast als schakelkleppen in uitlaatgasbehandelingstreinen, vooral wanneer het medium schoon gas is (niet corrosief, plakkerig of korrelig stof bevat).
Lvquan Environmental Protection Engineering Technology Co., Ltd.heeft zijn hoofdkantoor in Gaoyou, Yangzhou, met een fabrieksoppervlak van 9.800 vierkante meter en meer dan 200 sets bewerkingsapparatuur. Het bedrijf heeft 120 medewerkers in dienst en heeft een jaarlijkse productiecapaciteit van 100 miljoen RMB.
Het bedrijf beschikt over dubbele kwalificaties op het gebied van ontwerp en bestuur van milieuvervuiling in de provincie Jiangsu, wordt erkend als een hightech onderneming in Jiangsu en beschikt over professionele kwalificaties op het gebied van milieubescherming op het derde niveau.Lvquanheeft met succes de ISO 9001- en ISO 14001-systeemcertificeringen doorstaan en beschikt over 13 praktische gebruiksmodeloctrooien en twee hightech-uitvindingsoctrooien. Het bedrijf is ook lid van de Jiangsu Province Environmental Protection Industry Association.
Door geavanceerde buitenlandse adsorptie- en verbrandingstechnologie te verteren en aan te passen,Lvquanheeft producten ontwikkeld die het geavanceerde niveau van vergelijkbare producten in China hebben bereikt en die in veel toepassingen geleidelijk geïmporteerde apparatuur hebben vervangen. Deze technische basis komt tot uiting in de ontwerp- en productiekwaliteit van hun excentrische vlinderklep.
A: Het excentrische ontwerp positioneert de schijf uit het midden ten opzichte van het afdichtingsoppervlak, waardoor wrijving en slijtage tijdens rotatie worden verminderd. Dit resulteert in een veel strakkere afdichting, lagere lekkagepercentages en een langere levensduur, vooral belangrijk bij toepassingen met frequente cycli.
EEN: Ja. De excentrische vlinderklep is speciaal ontworpen voor gebruik als inlaat- en uitlaatkleppen in driekamer- en meerkamer-RTO-systemen met groot luchtvolume, waarbij snel schakelen en lage lekkage essentieel zijn.
A: Het materiaal van de afdichtingsring kan worden geselecteerd op basis van de toepassingsvereisten.Lvquanbiedt verschillende materiaalopties voor verschillende media en temperatuuromstandigheden.
A:Lvquanraadt het gebruik van de klep af in toepassingen met corrosieve, kleverige of korrelige stofvloeistoffen, omdat deze de afdichting kunnen beschadigen of de werking van de klep kunnen verstoren. Voor dergelijke toepassingen kunnen alternatieve materialen of klepontwerpen nodig zijn.
DeExcentrische vlinderklepvanLvquanbiedt een betrouwbare, prestatiegerichte oplossing voor industriële flow control-toepassingen die frequente cycli en goede afdichting vereisen. Het excentrische ontwerp, dat een dubbel drijfstangmechanisme, een excentrische klep en een werking met lage wrijving combineert, zorgt voor lagere lekkagepercentages en een langere levensduur in vergelijking met conventionele vlinderkleppen. Deze kenmerken maken het bijzonder geschikt voor gebruik in RTO-systemen en andere VOC-behandelingsapparatuur, waarbij de betrouwbaarheid van de klep rechtstreeks van invloed is op de uptime van het systeem en de naleving van de emissienormen. Als u een VOS-behandelingssysteem ontwerpt of upgradet, of als u een betrouwbaar debietcontrolecomponent nodig heeft voor veeleisende industriële toepassingen,contactLvquanVandaag. Het technische team kan technisch advies, productspecificaties en op maat gemaakte oplossingen bieden die zijn afgestemd op uw specifieke media, temperatuur en bedrijfsomstandigheden. Neem contact op via de website of e-mail om uw wensen te bespreken en een offerte te ontvangen.
