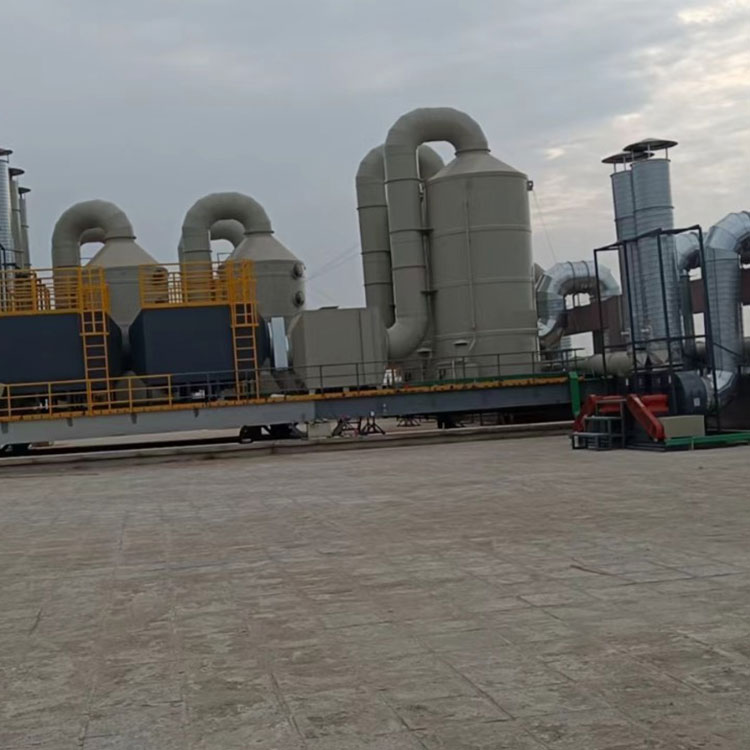

Apparatuur voor actieve kooladsorptie, desorptie, condensatieterugwinning

Apparatuur voor actieve kooladsorptie-desorptie-condensatieterugwinning is een apparatuur voor de behandeling van organisch afvalgas die adsorptie- en condensatiemethoden combineert. Apparatuur voor actieve kool-adsorptie-desorptie-condensatieterugwinning maakt optimaal gebruik van de voordelen van beide methoden, heeft een hoge zuiveringsefficiëntie, transformeert de nadelen van adsorptie- en condensatiemethoden, regenereert het adsorbens, gebruikt waterdamp op lage temperatuur voor desorptie, herstelt de activiteit van het adsorbens en recycleert het gedesorbeerde organische materiaal om het doel van het zuiveren van afvalgas te bereiken.

technologie principe

Het principe van actieve kooladsorptie-, desorptie-, condensatie- en terugwinningstechnologie is het gebruik van korrelige of vezelige actieve kool om de moleculen van organische componenten in het uitlaatgas volledig te adsorberen. Wanneer de adsorptie een bepaalde verzadiging bereikt, wordt de adsorptie gestopt en wordt verzadigde waterdamp onder lage druk gebruikt om de verzadigde actieve kool te verwarmen. De geadsorbeerde organische componenten worden geactiveerd en vergast en gedesorbeerd uit de actieve kool. De actieve kool met herstelde activiteit kan vervolgens de gasmoleculen van de organische componenten opnieuw adsorberen. Tenslotte wordt het gas van de gedesorbeerde organische componenten gecondenseerd, vloeibaar gemaakt en automatisch gescheiden van het water voor terugwinning.

Processtroom

Voorbehandelingsadsorptie: Het uitlaatgas wordt door de ventilator onder druk gezet en komt in de actieve kooladsorber terecht. De organische componenten worden geadsorbeerd bij het penetreren van de actieve koollaag en het gas wordt na adsorptie en zuivering van bovenaf afgevoerd.

Desorptieregeneratie: Bij het desorptieherstelproces wordt waterdamp gebruikt om de actieve kool te regenereren. De desorptiestoom komt van bovenaf binnen, verwarmt het actieve koolbed en desorbeert organisch materiaal. De vochtigheid en temperatuur van de gedesorbeerde actieve kool zijn erg hoog en er moet lucht in de adsorber worden geblazen om het adsorptiebed van actieve kool te koelen en te ontvochtigen.

Condensatieterugwinning: De door desorptie gegenereerde gemengde stoom wordt via de condensor teruggewonnen om de vloeibare gemengde vloeistof terug te winnen. De gemengde vloeistof kan organisch materiaal terugwinnen door zwaartekrachtstratificatie, destillatie, rectificatie, enz.

APPARATUURCOMPONENTEN

Voorbehandelingsapparaat, adsorptieapparaat voor actieve kool, condensatieterugwinningssysteem.

Voorbehandelingsapparaat

Primair filter: Het primaire filter wordt voornamelijk gebruikt om stofdeeltjes groter dan 5μm te filteren. Het primaire filter heeft drie stijlen: plaattype, vouwtype en zaktype. Het is gemaakt van puur wit katoenen vouwtype en de verwijderingsefficiëntie van deeltjes groter dan 5 μm kan meer dan 95% bereiken.

Medium efficiency filter: Het zak medium efficiency filter heeft een unieke zakstructuur om ervoor te zorgen dat de luchtstroom de gehele zak gelijkmatig vult. De unieke hotmelttechnologie kan overmatig knijpen of lekken tussen de zakken voorkomen, waardoor de weerstand wordt verminderd en de stofopnamecapaciteit wordt gemaximaliseerd. Het “zaksteunrooster” dat als versteviging fungeert, kan voorkomen dat het filter krimpt of buigt onder extreem slechte werkomstandigheden. De filtratie-efficiëntie voor deeltjes ≥1,0μm is 65%.

Hoog rendement filter: Polypropyleen filterpapier wordt gebruikt als filtermateriaal, gescheiden door aluminium platen, het buitenframe bestaat uit profielen van aluminiumlegering en afgedicht met milieuvriendelijk polyurethaanafdichtmiddel. De filtratie-efficiëntie voor deeltjes ≥0,5μm is 99,5%.

Actief kooladsorptieapparaat

Zuilvormige actieve kool: hoge adsorptie-efficiëntie en sterke capaciteit; kan meerdere gemengde organische afvalgassen tegelijkertijd behandelen; zuiveringsefficiëntie ≥ 95%; eenvoudig onderhoud en beheer, lage bedrijfskosten; keurt het ontwerp van de automatische besturing goed, eenvoudige en veilige bediening; volledig gesloten, kan binnen en buiten worden gebruikt.

Condensatieterugwinningssysteem

Condensor: een onderdeel van het koelsysteem, een soort warmtewisselaar, kan gas of stoom in vloeistof omzetten, de warmte in de leiding op een zeer snelle manier overbrengen naar de lucht nabij de leiding, en de warmte van het gas of gas afvoeren. stoom.

Olie-waterafscheider: gebruikt de verschillende dichtheden van olie en water om olie en water door zwaartekracht te scheiden. Lage investeringen, lage bedrijfskosten, hoge olieverwijderingsefficiëntie, goed effect en geen secundaire vervuiling.

FUNCTIES

1. Hoge terugwinningswaarde van oplosmiddelen;

2. De efficiëntie van de afvalgasbehandeling bereikt 90%;

3. De efficiëntie van de stoomdesorptie bereikt 80%;

4. Een lage systeemtemperatuur vermindert veiligheidsrisico's;

5. Kan met tussenpozen of continu worden gebruikt;

6. Regeneratie van actieve kool bespaart bedrijfskosten;

Toepassingsgebied

Het wordt gebruikt voor de behandeling van organisch afvalgas met een gemiddelde en hoge concentratie en een groot luchtvolume dat wordt gegenereerd in industrieën zoals de aardolie-, chemische industrie, kunststoffen, rubber, farmaceutische industrie, drukkerijen, meubels, textieldruk en -verven, coating, verf, halfgeleiderproductie en synthetische stoffen. materialen. Het kan organische stoffen behandelen, waaronder benzeen, fenolen, aldehyden, ketonen, ethers, esters, alcoholen, koolwaterstoffen, enz.
